Вентиляционные системы — это основа комфорта и безопасности помещений. Одним из ключевых элементов таких систем является дефлектор ЦАГИ. Разработанный Центральным аэрогидродинамическим институтом (ЦАГИ), этот прибор стал эталоном эффективности в области вентиляции. В статье мы подробно разберем, как производится дефлектор ЦАГИ, почему он незаменим для воздуховодов, и как его правильно интегрировать в систему.
Что такое дефлектор ЦАГИ?

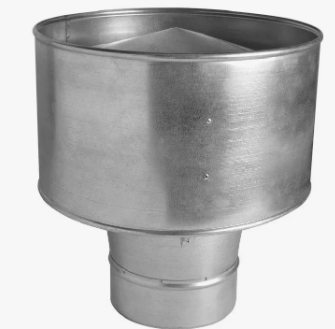

Дефлектор ЦАГИ — это аэродинамическое устройство, предназначенное для усиления тяги в вентиляционных каналах. Его конструкция основана на законах физики: ветровой поток создает зону разрежения, что увеличивает скорость вывода воздуха из шахты.

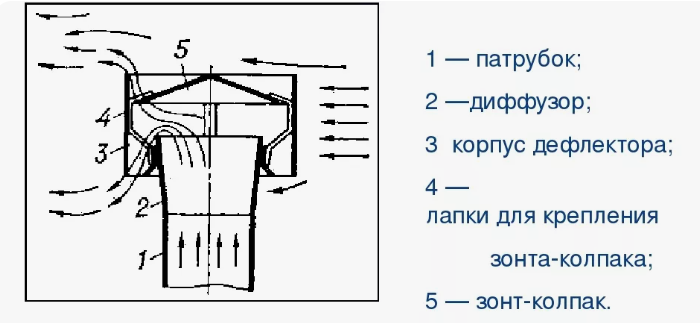

Конструктивные особенности:
- Наружный цилиндр с расширением в верхней части.
- Диффузор, направляющий воздушные массы.
- Защитный колпак (зонт) от осадков.
Дефлектор универсален: подходит для крыш разной формы, работает в любых климатических условиях.
История создания и сфера применения
Разработка дефлектора ЦАГИ датируется 1920-ми годами. Институт ЦАГИ, известный своими авиационными технологиями, адаптировал принципы аэродинамики для гражданских нужд.
Где используется:
- Промышленные объекты (цеха, склады).
- Жилые и коммерческие здания.
- Сельскохозяйственные комплексы (для удаления вредных газов).
Принцип работы дефлектора ЦАГИ
Эффективность устройства объясняется взаимодействием двух факторов:
- Ветровая тяга — поток воздуха огибает цилиндр, создавая разрежение у выхода вентиляционной шахты.
- Термическая тяга — теплый воздух внутри шахты поднимается вверх и выталкивается наружу.
Результат: повышение КПД вентиляции на 15-25% даже при слабом ветре.
Производство дефлекторов ЦАГИ: технологии и материалы
Этапы изготовления
- Проектирование
- Расчет диаметра и высоты дефлектора в зависимости от сечения воздуховода.
- 3D-моделирование для оптимизации аэродинамики.
- Выбор материалов
- Нержавеющая сталь (для агрессивных сред).
- Оцинкованная сталь (базовый вариант).
- Алюминий (легкие конструкции).
- Изготовление компонентов
- Лазерная резка металла.
- Гибка и сварка деталей.
- Нанесение антикоррозийного покрытия.
- Сборка и тестирование
- Проверка герметичности стыков.
- Аэродинамические испытания в wind-туннеле.
Преимущества дефлектора ЦАГИ перед аналогами
- Устойчивость к погодным условиям — не боится ураганов и обледенения.
- Простота монтажа — не требует сложного крепежа.
- Долговечность — срок службы до 25 лет.
- Экономия энергии — снижает нагрузку на принудительную вентиляцию.
Сравнение с дефлекторами Волперта и Григоровича:
- ЦАГИ на 20% эффективнее при боковом ветре.
- Меньший риск обратной тяги.
Интеграция дефлектора в систему воздуховодов
Шаги монтажа
- Установка патрубка на оголовок вентиляционной шахты.
- Фиксация дефлектора с помощью хомутов или сварки.
- Герметизация стыков термостойким силиконом.
Важно!
- Высота дефлектора над крышей — не менее 1,5 м.
- Расстояние до ближайших зданий — минимум 2 м.
Нормативы и сертификация
Дефлекторы ЦАГИ соответствуют:
- ГОСТ 12.4.021-75 (требования к вентиляции).
- СНиП 41-01-2003 (отопление и кондиционирование).
Сертификаты качества и пожарной безопасности обязательны для легального производства.
Часто задаваемые вопросы (FAQ)
Вопрос: Можно ли установить дефлектор на квадратный воздуховод?
Ответ: Да, но потребуется переходник с круглого на квадратное сечение.
Вопрос: Как часто нужно обслуживать дефлектор?
Ответ: Осмотр 1-2 раза в год: очистка от мусора и проверка креплений.
Дефлектор ЦАГИ — это результат точных инженерных расчетов и проверенных временем технологий. Его производство требует глубоких знаний в области аэродинамики и металлообработки, но результат оправдывает вложения: повышение эффективности вентиляции, снижение затрат и долгий срок службы.
При выборе производителя обращайте внимание на опыт компании, наличие сертификатов и возможность изготовления дефлекторов под индивидуальные параметры.
